발판고정클램프
"Quality Management & Customer Satisfaction"

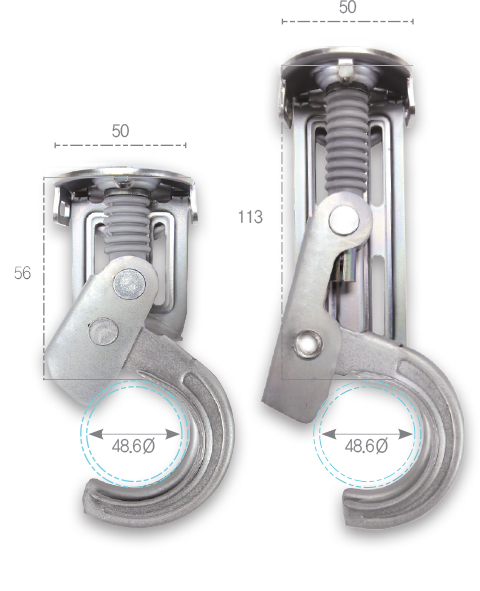

발판 고정 클램프 (앵글, 파이프, 평철)TYPE1. 파이프
| 제품명 | GSM55-P1 | GSM110-P2 |
|---|---|---|
| 사용규격 | 50~58 | 100~116 |
-
정면
-
측면(좌)
-
후면
-
측면(우)

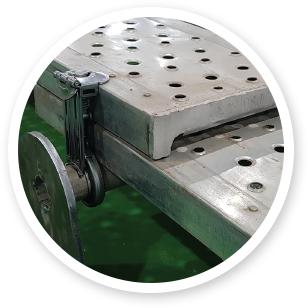

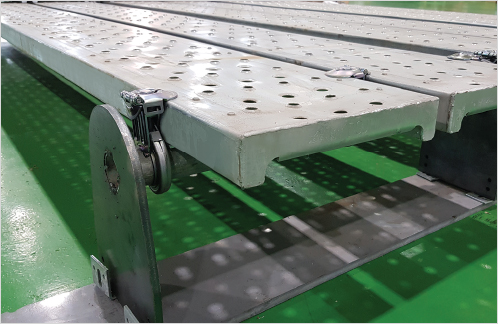

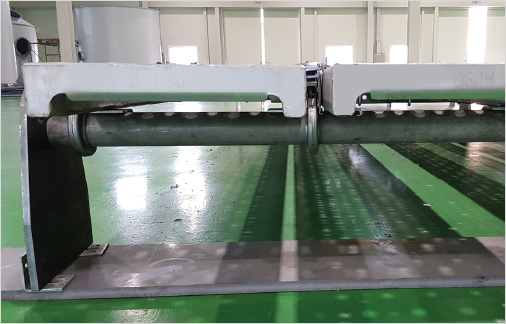

시공사례

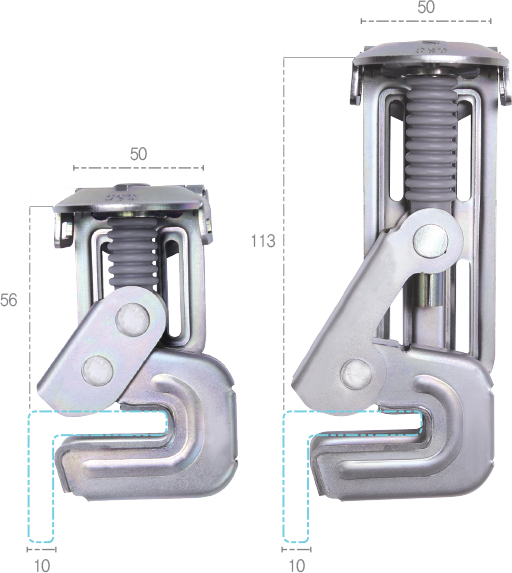

TYPE2. 앵글
| 제품명 | GSM55-A1 | GSM110-A2 |
|---|---|---|
| 사용규격 | 50~58 | 100~116 |
-
정면
-
측면(좌)
-
후면
-
측면(우)

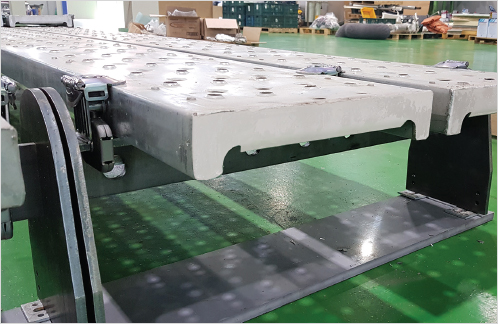

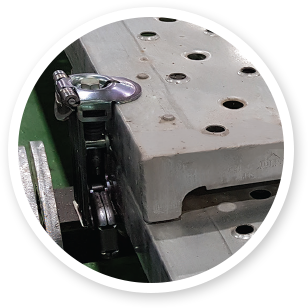

시공사례
TYPE3. 평철
| 제품명 | GSM55-B1 | GSM110-B2 |
|---|---|---|
| 사용규격 | 50~58 | 100~116 |
-
정면
-
측면(좌)
-
후면
-
측면(우)

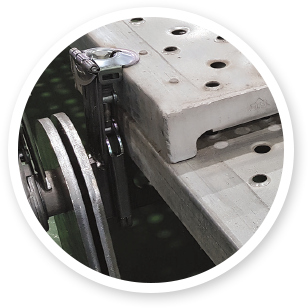

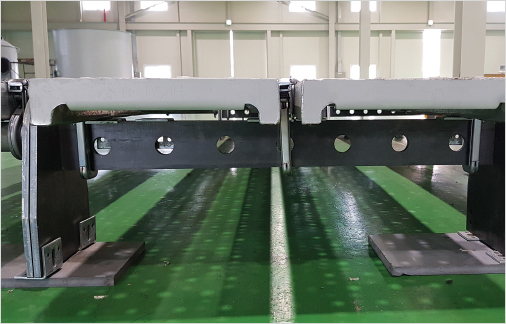

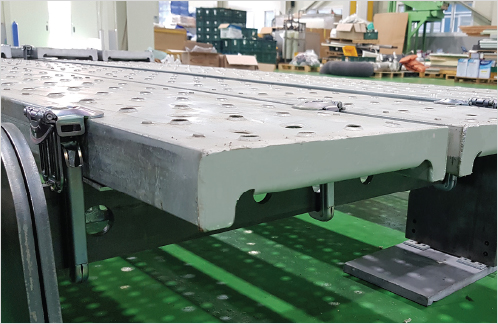

시공사례

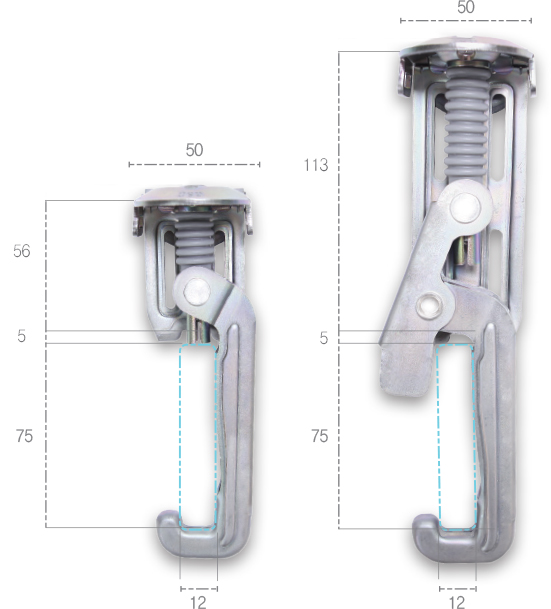

발판 고정 클램프의 세부설명
접힌 모습(S-TYPE)
발판 사이드 체결
펼친모습(M-TYPE)
발판 좌·우 체결
스프링 보호커버
페인트 등 이물질로부터
볼트·스프링 보호를 위한
실리콘 자바라 커버
보호용 커버
페인트 등 이물질로부터
나사산 보호를 위한
스틸커버 설치
내구성이 강한 볼트
열처리 볼트 사용으로
내구성 및 안전성 향상
풀림 방지
나사록 공법을 적용하여
해체 작업 시
풀림 전면방지와
임의 해체 불가
안전하고 손쉬운 작동원리
초보자도 설치/해체 가능
구조물과 발판의 구조체 형성
발판 고정 클램프의 특장점
- 보강구조물(파이프, 앵글, 평철) 등 발판 체결을 위한 결속 기술
- 위험한 조선소 환경에서 장시간 사용 가능
(먼지/쇳가루 배출, 화기/ 도장 방어 기술 등 대비) - 대량 생산 가능한 제품의 최적화 설계 기술 및 최소 원가 구현
- 초보자도 설치/해체 가능한 손쉬운 작동 원리
- HOOK & TOP PL. & SIDE PL. 자동차 바디용 강판 사용(SPFH-590)
- 레바를 축으로한 공법으로 HOOK의 인장력 강화
- 아연니켈 합금도금 처리(PFZnNi-5C)
기대효과
-
발판비용 절감
(녹 발생 등에 의한
발판의 보호효과) -
폐기물 처리비
절감(소둔 철사 미사용)
-
관련 자재비용
절감(클램프 재활용)
-
그린환경
CO2감소(탄소배출 차감)
-
인건비 절감 및
공기 단축(쉬운 설치/해제)
-
안전률 향상
(상부 노출 최소화 및
발판 결속력 강화)
비용절감 및 안전성 확보로 인한 기업 경쟁력 증가
